Le Blog Du Bâtiment : Attendue depuis longtemps, la solution de BlowerDoor pour le test des réseaux aérauliques dans le cadre des référentiels EFFINERGE + et BEPOS EFFINERGIE 2013 est enfin annoncée.
Disponible mi-octobre 2014, elle se présente sous la forme d’un régulateur-mesureur de flux à connecter au DuctBlaster, le petit ventilateur sorti en juin dernier et sera compatible avec les DG-700.
Les utilisateurs déjà équipés du MiniFan n’auront donc qu’à acquérir le MLM (Micro Leakage Meter) pour pouvoir réaliser les mesures d’étanchéité des réseaux de ventilation.
Conforme au FD E51-767, il pourra être utilisé par les mesureurs validés EFFINERGIE ou qualifiés 8721 par Qualibat.
- Le principe de mesure
Les installations de ventilation sont mesurées par gaine. Lors de la mesure de la gaine de soufflage, par exemple, le MLM est raccordé à une bouche d’insufflation d’air, les autres bouches et la réseaux d’insufflation sur l’appareil central sont fermées avec des vessies. Avec le ventilateur Minneapolis Duct-Blaster et le manomètre DG-700 (compris dans le système de mesure BlowerDoor MiniFan), une dépression (contrôle des réséaux d’extraction) et/ou une surpression (contrôle des réseaux d’insufflation) de 80, 160 ou 250 Pascal est générée.
Les données de la mesure sont enregistrées à l’aide du logiciel TECLOG3. La mesure d’étanchéité à l’air est attestée dans un rapport de test pour l’établissement d’un Protocole de contrôle des systèmes de ventilation des bâtiments demandant le label effinergie+. Le rapport de contrôle peut être établi à l’aide du logiciel Infiltrea AERO de la société dooApp.
- Mesures spéciales
Pour le contrôle d’étanchéité des canalisations d’aération, le Micro Leakage Meter avec ventilateur DuctBlaster (élément du système BlowerDoor MiniFan), le manomètre DG-700 et le régulateur sont utilisés.
Avec un équipement supplémentaire correspondant, d’autres mesures d’étanchéité à l’air avec des débits faibles peuvent être également réalisées :
- Mesure d’étanchéité à l’air de locaux très denses (par ex. salles blanches)
- Détermination de la perméabilité des joints de fenêtres et d’éléments de construction

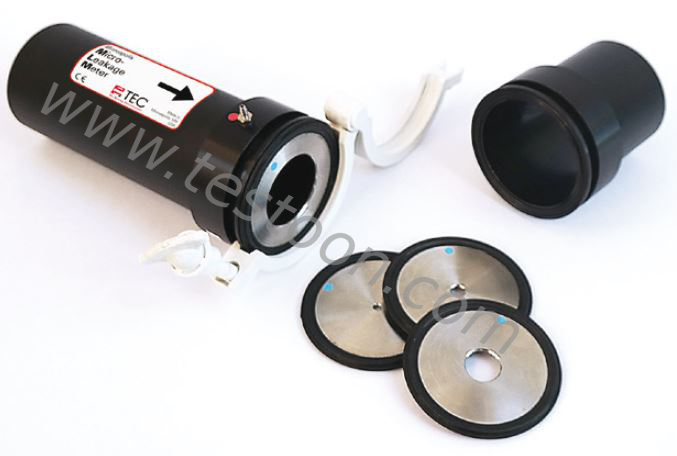

Caractéristiques techniques du Minneapolis Micro Leakage Tester:
- Puissance : 0,09 – 79 m³/h à 80 Pa, 0,09 – 71 m³/h à 160 Pa, 0,09 – 58 m³/h à 250 Pa
- Précision des mesures : ± 7 %
- Dimension : L 300 mm, Ø 140 mm
- Poids : env. 800 g
- Le Micro Leakage Meter est conforme au FD E51-767
